1
|
玉柴BOSCH共轨柴油系列发动机
|
|
|
|
如：YC6J245 30
|
|
|
|
4针接诊断口：
|
|
|
|
|
|
|
|
E189:诊断K线 5：电源“-” 04：电源“+”（DC24V)
|
|
|
2
|
玉柴DELPHI单体泵柴油系列发动机
|
|
|
|
如：YC6G270 30
|
|
|
|
4针接诊断口：
|
|
|
|
|
|
|
|
J3-45:诊断CAN-H J3-53:诊断CAN-L 5:电源“-” 405：电源“+”（DC24V)
|
|
|
3
|
玉柴DELPHI共轨柴油系列发动机
|
|
|
|
如：YC4F115 30
|
|
|
|

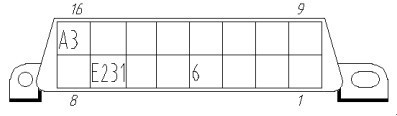

16针接诊断口（OBD-II ISO DIS 15031-3标准）：
|
|
|
|
|
|
|
|
A3:电源“+”（DC24V) E231:诊断K线 6：电源“-”
|
|
|
4
|
玉柴美国易康天然气系列发动机
|
|
|
|
如：YC6J210N 30
|
|
|
|
接诊断口（DELPHI插件）12110250
|
|
|
|
|
|
|
|
TX:诊断RT线 RX:诊断RX线 19：电源“+”（5V EXT） 20:电源“-”（5V RTN）
|
|
|
5
|
玉柴衡阳南岳电控柴油系列发动机
|
|
|
|
如：YC4D130 30
|
|
|
|
4针接诊断口：AMP 282088-1
|
|
|
|
|
|
|
|
A3:诊断CAN-H A4:诊断CAN-L 5:电源“-” 85：电源“+”（DC24V)
|
|
|
6
|
南京依维柯SOFIM8140 BOSCH柴油系列发动机
|
|
|
|
如：SOFIM8140 43S3
|
|
|
|
3针接诊断口：AMP 282087-1
|
|
|
|
|
|
|
|
E25:诊断K线（诊断仪由蓄电池供电）
|
|
|
7
|
潍柴BOSCH共轨系列发动机
|
|
|
|
如：WP 10 290
|
|
|
|

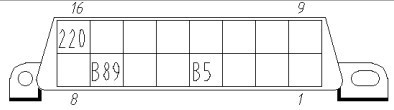

16针接诊断口（OBD-II ISO DIS 15031-3标准）：AMP 179631-1
|
|
|
|
|
|
|
|
220：电源“+”（DC24V) B89:诊断K线 B5:电源“-”
|
|
|
8
|
锡柴BOSCH共轨CA6DF3/4DF3/6DL2柴油发动机
|
|
|
|
如：CA6DF3-24E3
|
|
|
|
16针接诊断口（圆形）：AMP 182916-1
|
|
|
|
|
|
|
|
JB:电源“+”（DC24V) JA:电源“-” B89:诊断K线
|
|
|
9
|
锡柴DENSO CA6DL1/CA4DL1系列柴油发动机
|
|
|
|
如：CA 6DL1-29E3
|
|
|
|
16针接诊断口（圆形）：AMP 182916-1
|
|
|
|
|
|
|
|
JB:电源“+”（DC24V) JA:电源“-” B19:诊断K线
|
|
|
10
|
锡柴WOODWARD天然气系列发动机
|
|
|
|
如：CA6SL1-26E3/CA6SF2-21NE
|
|
|
|
9针接诊断口：COMMR232(发动机自带线束上已预留好，在ECU附近）
|
|
|
|
|
|
|
|
2：诊断TXD线（发送）-K2 2:诊断REV线（接收）-L2 5:地线-M1
|
|
|
11
|
朝柴NGD sinens柴油系列发动机
|
|
|
|
如：NGD3.0-C3HA
|
|
|
|
16针接诊断口（OBD-II ISO DIS 15031-3标准）：AMP 179631-1
|
|
|
|
|
|
|
|
01：电源“+”（DC24V) AB4:诊断K线 5A/5B:电源“-”
|
|
|
12
|
康明斯所有柴油、天然气系列发动机
|
|
|
|
如：ISBE4 225B
|
|
|
|
9针接诊断口：HD10-9-1939P/HDC16-9
|
|
|
|
|
|
|
|
D：J1939 DATA LINK<+> E:J1939 DATA LINK<->
F:J1939 DATA LINK SHIELD B10:J1587 DATA LINK<+> B20:J1587 DATA LINK<->
JB:电源“+”（DC24V) JA:电源“-”
|
|
|
13
|
日野DENSO P11/J08柴油发动机
|
|
|
|
如：P11C UJ
|
|
|
|

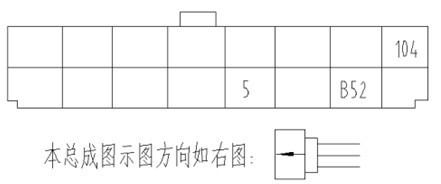

16针接诊断口：82560-4320（日野编号，此插接件随发动机自带）
|
|
|
|
|
|
|
|
5：电源“-” B52:诊断K线 104：电源“+”（DC24V)
|
|
| 14 |
MAN BOSCH系列柴油发动机
|
|
|
|
如：D2866LOH28
|
|
|
|
37针接诊断口：接头3730-00085/护套3730-00086（插接件均从MAN采购）
|
|
|
|
|
|
|
|
850：电源“+”（DC24V) 31：电源“-” 781：诊断K线 783：诊断L线
|
|
|
15
|
红岩菲亚特BOSCH系列发动机
|
|
|
|
如：CURSOR 9
|
|
|
|

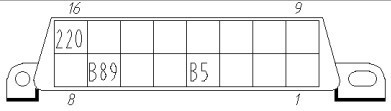

16针诊断口（OBD-II ISO DIS 15031-3标准）:AMP 179631-1
|
|
|
|
|
|
|
|
220：电源“+”（DC24V) B89:诊断K线 B5：电源“-”
|
|
|
16
|
五十铃6HK1E3系列柴油发送机
|
|
|
|
如：6HK1E3
|
|
|
|

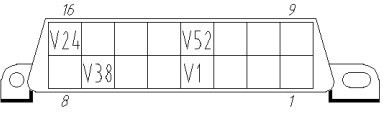

16针诊断口（OBD-II ISO DIS 15031-3标准）:AMP 179631-1
|
|
|
|
|
|
|
|
V24:电源“+”（DC24V) V52:诊断线 V38:诊断线 V1：电源“-”
|
|
|
17
|
朝柴BOSCH CY4102-C3系列发动机
|
|
|
|
如：CY4102-C3C
|
|
|
|
16针接诊断口（圆形）：AMP 182916-1
|
|
|
|
|
|
|
|
02:电源“+”（DC24V) 6:电源“-” K25:诊断K线 K61:CAN-H K62:CAN-L
|
|
|
18
|
东风南充NQ 120N 十堰科纳天然气系列发动机
|
|
|
|
如：NQ 120N
|
|
|
|
4针接诊断口（发动机自带线束上已预留，在ECU附近）
|
|
|
|
|
|
|
|
1C:电源“+”（DC24V) 3:诊断TXD线 11：RXD线 17B:GND
|
|
|
19
|
大柴BOSCH(EDC16) BF6M1013/BF4M1013系列柴油发动机
|
|
|
|
如：BF6M1013-26E3
|
|
|
|
16针接诊断口（圆形）：AMP 182916-1
|
|
|
|
|
|
|
|
D01:电源“+”（DC24V) D02:电源“-” K25：诊断K线
|
|
|
20
|
大柴CA6DE3系列柴油发动机
|
|
|
|
如：CA6DE3
|
|
|
|
16针接诊断口（圆形）：AMP 182916-1
|
|
|
|
|
|
|
D01:电源“+”（DC24V) D02:电源“-” K27:J1939 DATA LINK<+> K26:J1939 DATA LINK<->
|
|
21
|
大柴CA4DC2(EDC16)系列柴油发动机
|
|
|
|
如：CA4DC2
|
|
|
|
16针诊断口（OBD-II ISO DIS 15031-3标准）:AMP 179631-1
|
|
|
|
|
|
|
|
1040:电源“+”（DC24V) 5:电源“-” K25:诊断K线
|
