多功能调校仪使用说明书
首先感谢您选用我们的产品，本调校仪可以同时输出霍尔信号和磁电信号，当您拿到调校仪器，
请仔细阅读说明书。
一、信号线查找方法：
（一）霍尔信号传感器找信号线的方法
霍尔传感器一般都是三根线，在变速箱输出轴附近，其中有一根线是12V（正极），
一根线是0V（负极），最后一根线是2-5V左右，只有2-5V的线是信号线。
（二）磁电信号传感器找信号线的方法
磁电传感器一般都是两根线，在变速箱输出轴附近，两根线里面有一根是0V（负极），
一根线是5V左右的信号线。
二、接线方法
（一）霍尔信号线的接线方法
找到信号线后，用打火机烧个小口子，把调校仪的黑线并联到上面，打开钥匙，不用发动车。
现在里程表就开始走了。个别的车会碰到不走表的情况，只需要推一下车，即可解决。
（二）磁电信号线的接线方法
找到信号线后，用打火机烧个小口子，把调校仪的红线关联到上面，打开钥匙，不用发动车，
现在里程表就开始走了。
三、调校仪上的铜钮是20圈精密电位器，调速的旋钮，顺时针慢，逆时针快。
当出现里程表不工作的现象，只需要逆时针旋转此钮15圈即可解决。

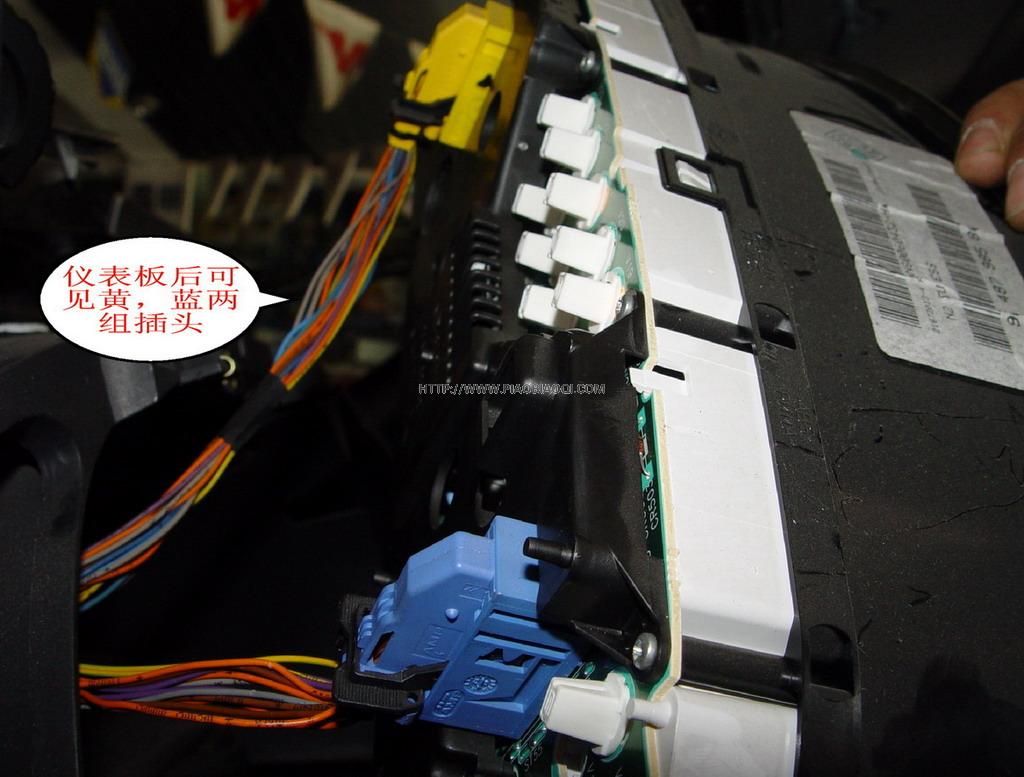

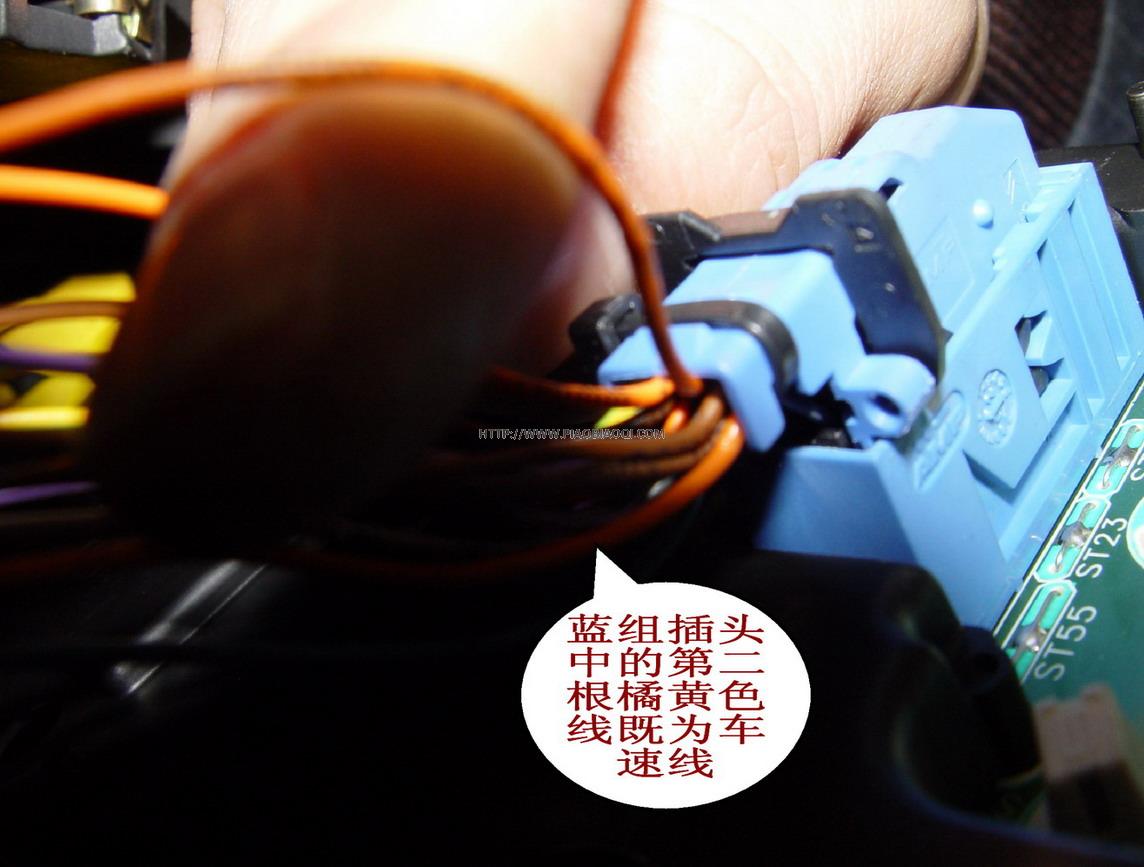

爱丽舍接线方法
 部

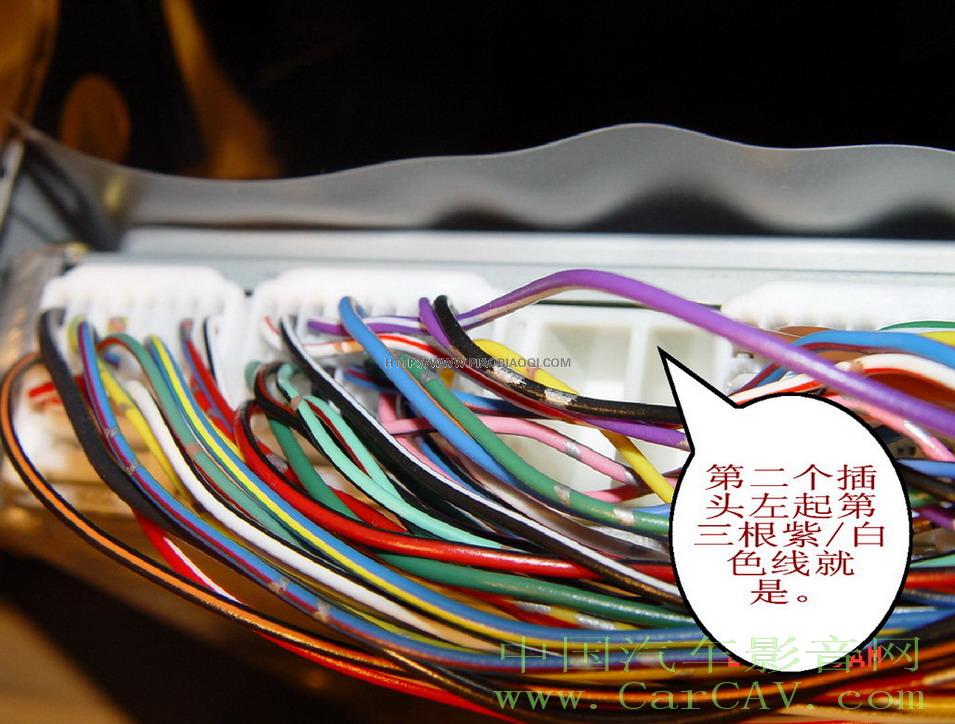

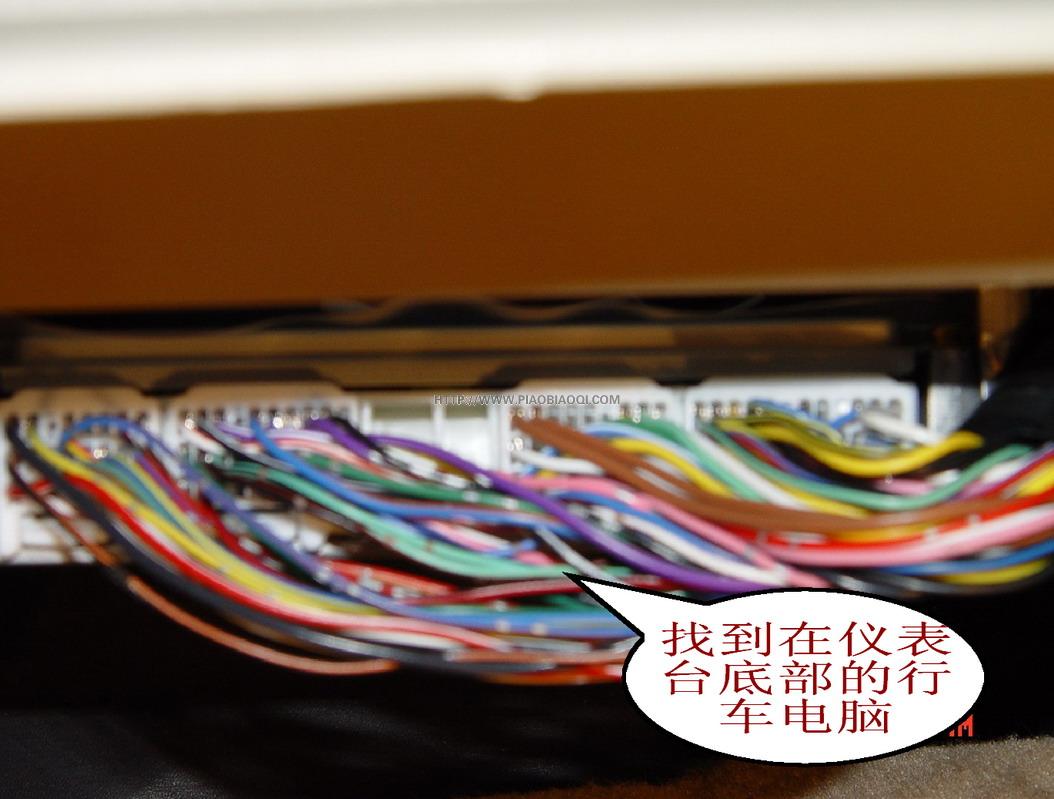

上面的是花冠接线方法
分车接线方法
1、97道奇大捷龙：右大灯后方有一块变速器控制电脑14＃（绿/白）为车速脉冲信号；
2、华泰特拉卡：仪表右边插头，上排右数第3根（黄/红）；
3、三凌帕杰罗V73：方向盘下，左脚门边大插头中（白/蓝）；
4、本田CR-V，拆下仪表后面插头蓝白线
5、别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色 棕色 棕色的是地线,白色的是车速信号线
6、本田奥的赛仪表后面两插头的信号线！左边插头！右边往左数第五根白黑线
7、本田仪表后面三个插头的！信号线是脉冲的在最左边插头！从右往左数第二根黑—白线！
8、尼桑天籁仪表信号线是从右前轮子ABS信号查找！是磁电的
9、马自达323车速传感器在右半轴附近！三根线。白红线正极！黑桔负极！桔色信号线
10、大宇 脉冲信号 粉红线正极,黑色线负极,绿白信号线
11、帕萨特 奥迪A6 棕色负极,棕红信号线
12、瑞风 黑白线正极,黑色线负极,青绿线信号
13、丰田海狮 红蓝色正极,棕色负极
14、凯越自动档 信号线是从变速器出来的b号插头的 8号线有个浅绿的线
15、中华骏捷 橙黑色正极 黑色负极 橙绿信号线
16、天籁 仪表板的紫白V\W 脉冲信号
17、一汽皇冠 ABS电脑插头12脚脉冲信号
18、金杯 脉冲信号 传感器插头 红色正极 白/黑负极 红/黑信号
19、长城皮卡 在电瓶边有8个插座的插头 黑色负极 紫绿正极 红绿信号
20、长城赛弗 工黄色正极 黑色负极 红色信号线
21、长安福特 白色信号线
22、东南凌绅自动档 仪表小插头，白色带蓝道的。脉冲信号
23、别克君越 磁电信号 信号线紫色.黄色
别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色 棕色
棕色的是地线,白色的是车速信号线
97道奇大捷龙：右大灯后方有一块变速器控制电脑14＃（绿/白）为车速脉冲信号；
华泰特拉卡：仪表右边插头，上排右数第3根（黄/红）；
三凌帕杰罗V73：方向盘下，左脚门边大插头中（白/蓝）；
宝马525:引擎右前方刹车泵处棕红
本田CR-V:车内右边ECU处31P白色插头蓝/白
南韩现代七人车(新胜达)
在变速箱处找其中有两个三线插头!一个分别是:黑色;咖啡色;橙色
另一个分别是:黑色;黄色;橙色;
咖啡色就是车速信号线!
新圣达菲在电脑检测口可以找到！也是咖啡色。
你可以用万能表查在发动怠速情况下0。3-1。0v以内的线,或用示波器来查
本田CRV车的车速线.把仪表版拆开,在它上面有两个插座,就接绿色插座的第4针蓝/白色线就是了.
新款皇冠2.5或3.0的数据脉冲线在仪表台后面的紫色线!!!需要注意的是后面有三根紫色线,最中间的这根就是了
丰田锐志在仪表后而仪表插头的第五条线，淡蓝色
宝马745接到ABS电脑的轮速线上就可以。有4根
奔驰S500也是接到轮速线上的
佳美2.4在副驾驶杂务盒后面的ＥＣＵ盒上面的紫白色线
帕萨领驭的车速线在左前雨刮器下方的电脑盒上的 左边黑色插头上的 棕红线就是车速线了
奥迪A4车速脉冲线.前左门左侧有一茶色插座,17芯,第6根,白/蓝就是了
现代雅尊脉冲线在方向盘下面检测插座可以找到是黄色的
东风日产骐达在仪表盘后方为:绿色
宝马Ｘ５仪表台后备干２６针综红色
雷克萨斯仪表台后１６针插头下排右３浅绿
陆地巡洋舰４７００副驾驶室电脑处２８针紫色
奔驰Ｃ２００右前大灯后电脑４７针插头黑绿色
宝马７系列Ｅ６５引擎盖下右侧４１针黄红色．．．．．宝马５系列同上棕红色
本田飞度在前右ECU里蓝白色
森林人在仪表后边中间扦头第12根绿黄条线就是!只有一根绿黄线!
锐志车的车速脉冲线拆仪表盘,后面有一个插头是浅蓝色的
起亚赛拉图车速线在车速传感器插头上绿色带橙色便是
车型 线色 位置
爱丽舍 橘黄色 仪表后蓝组插头
北京吉普 蓝/灰色 仪表后插座外排左起第3口
广州本田2.4 蓝/白色 排挡旁电脑最右侧白色插头第3排左起第5个针
别克凯越 绿色 机舱变速器上3芯插头中间一个
丰田花冠 紫/白色 仪表底下电脑第2个插头左起第3根
风神蓝鸟 蓝/黑色 仪表后白色插头左起第5根
东南菱帅 黄色 仪表后兰色插座第2口
马自达323 灰/黑色 右边22针插头上排左边第4根
帕萨特、宝来 白/蓝色 CD电源插头第1根
奇瑞 棕色 变速箱插头中间一个
赛欧 蓝/红色 仪表后插头右边第一根
桑塔纳2000 黑/黄色 变速箱插头中间一个
现代伊兰特 灰/橙色 仪表下电脑线束
华泰特拉卡 黄/红 仪表右边插头，上排右数第3根
三凌帕杰罗V73 白/蓝 方向盘下，左脚门边大插头中
本田CR-V 蓝/白 车内右边ECU处31P白色插头
丰田锐志 淡蓝色 在仪表后而仪表插头的第五条线
皇冠2.5或3.0 紫色线 在驾驶室的右下装饰板里，白色18P下段右侧第2个
佳美2.4 紫白色线 在副驾驶杂务盒后面的ＥＣＵ盒上面的
A4 白/蓝色 在仪表台左侧C茶色插头中第17根
GL8 深绿色 空气滤清器中60针插头上排右边第6针
丰田霸道 粉红/蓝色 右侧电脑C插18P第5根
丰田陆地巡洋舰 紫色` 副驾驶28针中排左起第5口
福美来 紫红色 右侧地板上方电脑中B白色插头24P第19
帕萨特领驭 棕红线 在左前雨刮器下方的电脑盒上的 左边黑色插头上
骐达 绿色 在仪表盘后方为
三菱EVO9代 黑/红银点 仪表后面
现代雅尊 黄色 在方向盘下面检测插座可以找到
A6 蓝色线 引擎室左侧白色插头10P第3P白
宝马Ｘ５ 综红色 仪表台后面２６针
雷克萨斯 浅绿 仪表台后１６针插头下排右３
奔驰Ｃ２００ 黑绿色 右前大灯后电脑４７针插头
宝马７系列 黄红色 Ｅ６５引擎盖下右侧４１针
本田飞度 蓝白色 在前右ECU里
翼虎 蓝黄线 电脑内
新款A4(2.0FSI) 白/蓝色 左前门与左脚踏板饰物旁有几个插头，其中有一个绿色17P插头，第9脚白带蓝这条就是车速线
思域 兰色 蓝色插座的蓝色线
凌志 RX-330 棕色 仪表后插头第18脚
丰田敞蓬跑车 紫色 仪表后右边插头
|
