丰田OBD匹配仪

   使用说明：

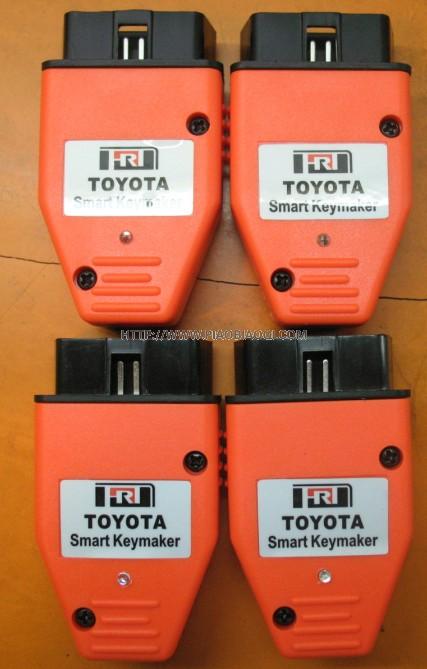

丰田OBD钥匙匹配仪，无需连接任何电脑，增加一把钥匙只需20秒左右，支持所有丰田4D 60、63、67晶片和智能钥匙的防盗系统， 支持K线和CANBUS协议，是目前匹配丰田、凌志车型钥匙全丢的最快捷的仪器。

 操作步骤如下：

   一匹配普通4D晶片钥匙方法：

       1 、选择钥匙晶片的类型，如原车有一支钥匙用AD90读取原车钥匙晶片是4D-67，必须找到4D-67的晶片钥匙才能进行下一步操作。钥匙全丢可备几种晶片一个个测试，用带晶片的钥匙打开点火开关至ON 。
       2、首先初始化，把丰田OBD匹配仪插到汽车诊断口OBD，匹配仪通电后会发出一声短促的：滴：仪器进入自动搜索车辆状态，7秒钟后与汽车电脑连接成功仪器会：滴：滴：叫2至3声，（叫两声，表示车辆系统是二代，叫三声表示系统是三代）等待20秒钟后仪器会滴长鸣，表示防盗盒系统初始化完毕，拔下丰田匹配仪然后进入下一步学习钥匙进防盗电脑。

       3、学习钥匙进防盗电脑的方法；

  （1）、匹配2把主钥匙和1把副钥匙到IMMO电脑（注意：必须要有2把新的主钥匙和1把副钥匙自动关闭学习程序）

     （a）、插入第一把新的钥匙到点火锁中等5秒，SEC灯亮。（插入钥匙不能打开点火）

     （b）、插入另一把主钥匙到点火锁中等5秒SEC灯亮（插入钥匙不能打开 点火）

     （C）、插入把副钥匙到点火锁中，SEC灯灭。（插入钥匙不能打开点火）。

  （2）、只匹配1把或2把主钥匙到IMMO电脑（匹配完成后必须手动关闭匹配模式）

      （a）、插入第1把钥匙等5秒，SEC灯亮。（插入钥匙不能打开点火）

      （b）、插入第2把钥匙等5秒，SEC灯亮。（插入钥匙不能打开点火）

      （c）、插入第1把刚匹配好的主钥匙，很快的开关点火开关5次，然后取出。

      （2002到2005年的霸道，结束学习钥匙模式；拔出最后一把钥匙后，踩刹车踏板6次，SEC灯灭）。



   二、匹配智能钥匙方法：

1、 有主钥匙增加其他钥匙一把，原车智能钥匙拿开离车子1米左右（不能让车子识别到原车智能钥匙），再把匹配仪插到汽车诊断接口OBD，匹配仪通电后会发出一声短促的‘滴‘声，仪器进 入自动搜索车辆状态，按放启动按键二至三次，以唤醒防盗电脑。几秒钟后设备连接汽车成功，设备会“滴”叫4-5声，（叫4声表示系统是4代K系统，叫5声表示系统是5代CANBUS系统）等待20秒钟后仪器会滴长鸣，表示汽车进入增加钥匙状态“ 3增加智能钥匙；把原车智能钥匙（有标志的一面）靠近启动按纽，此时会听到“滴”滴“两声，SEC灯闪两次：在5秒钟之内，把你要匹配的 智能钥匙靠近‘启动按钮’ 此时会听到“滴”滴“两声，SEC灯闪两次，当学习完所有的智能钥匙后，需要等待30秒直到SEC灯闪烁，系统会自动关闭学习模式。

2、 钥匙全丢或只有副钥匙时，需要做初始化：

   (1)、按住设备上的LED按键，并把它插入OBD，等设备‘滴’‘滴’两声后放开按键，此时设备进入搜索车辆状态。

   (2)、按住启动按键二至三次，以唤醒防盗电脑。

几秒钟后与汽车电脑连接成功仪器会‘滴’叫4-5声，（叫4声表示系统是4代K系统，叫5声表示系统是5代 CANBUS系统）；

5秒钟之后‘SEC’灯熄灭‘等待10-16分钟后设备会’滴‘长鸣，并且车上的’SEC‘灯闪烁几次，表示汽车进入’学习钥匙状态。

    (3)、钥匙全丢匹配；把需要学习的每一把智能钥匙（有标志的一面）靠近启动按钮，此时会听到‘滴‘滴’两声，SEC会闪两次；当你学习完所有的智能钥匙后，需要等待30秒直到SEC灯闪烁，系统会自动关闭学习模式。



重要提示：

  1、必须使用正确的丰田4D晶片及全新的智能钥匙，并且正确操作步骤，否则匹配不成功。

  2、如发现不能匹配钥匙，且‘SEC’灯一直闪，可以用T300等仪器进防盗系统清除故障码。

  3、如果学习完钥匙后，钥匙可以启动但SEC还不灭，可能你用的钥匙是副钥匙，只有用主钥匙才能手动关闭学习模式。
